Protéger un poste de pompage avec un piège à charriage à Loudun
Dans le cadre d’un chantier de travaux de réseaux d’eaux pluviales et d’assainissement, 3D EAU intervient aux côtés de COLAS pour la conception, la fabrication et la pose du caniveau inox intégré au piège à charriage destiné à protéger le poste de pompage situé à l’aval.
Données clés
Loudun (86)
10 m³ de stockage

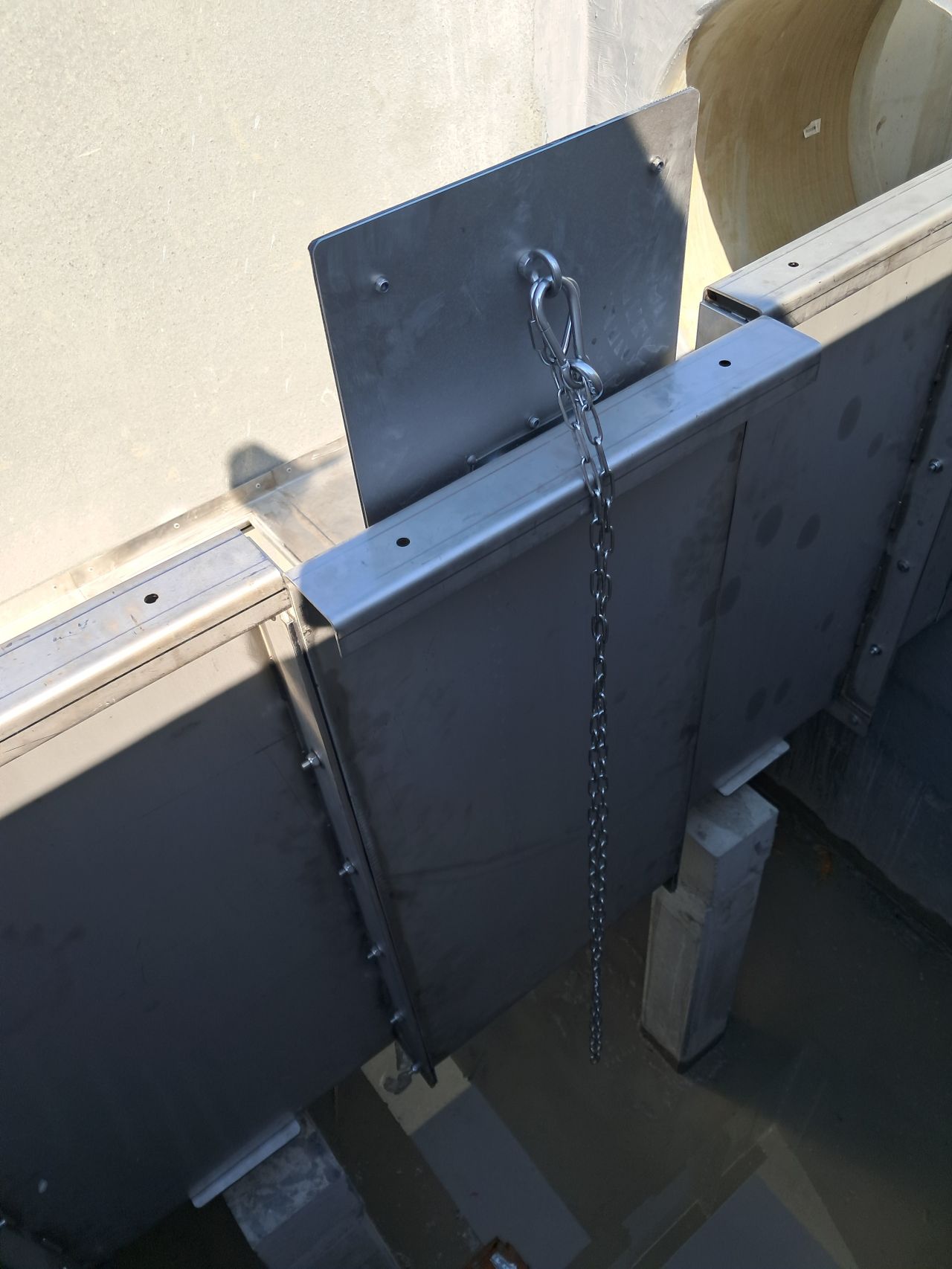

Caniveau de 2,5 m de longueur
Un piège à charriage dimensionné pour un collecteur unitaire DN1200

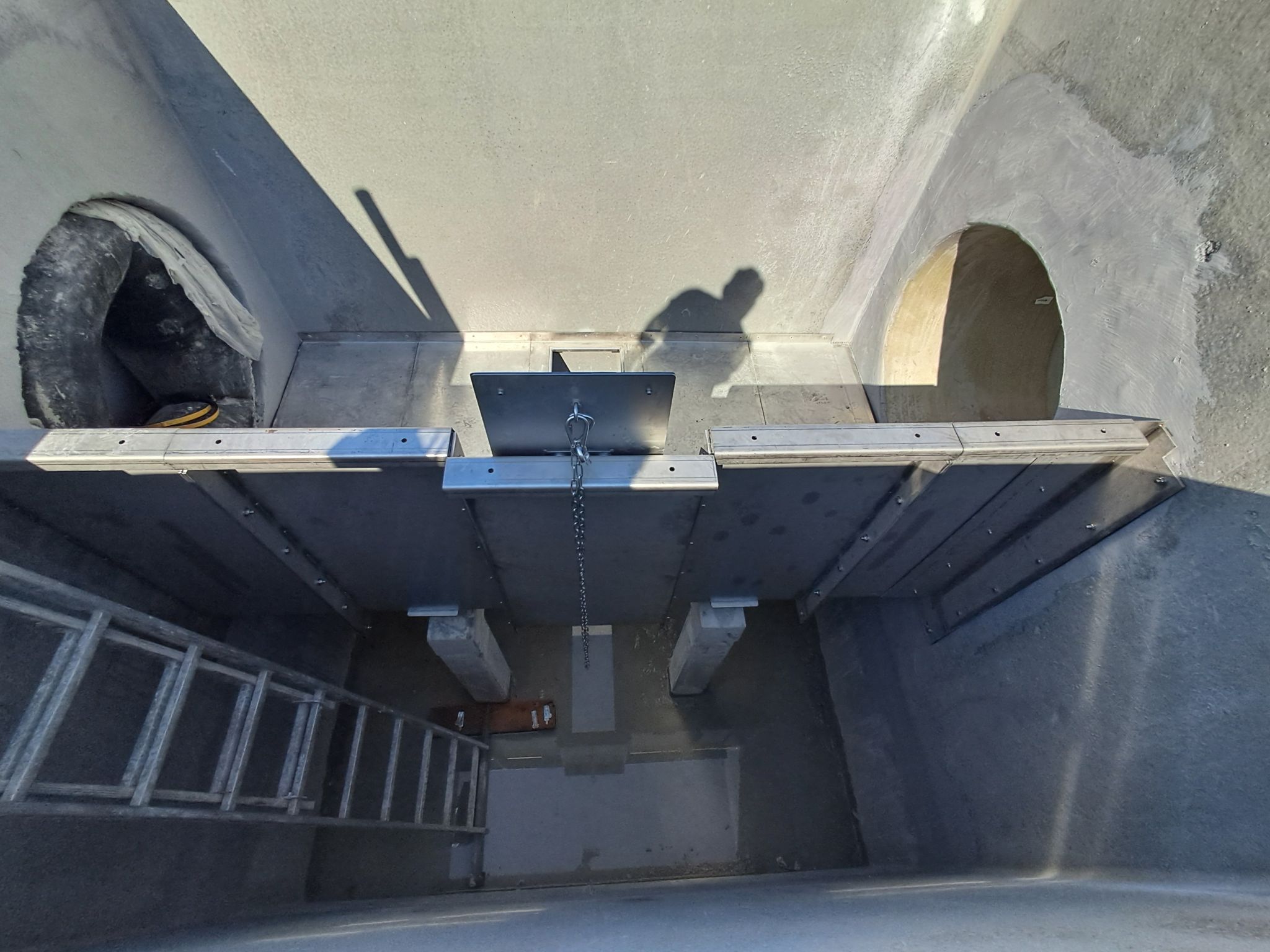

Implanté sur un collecteur unitaire DN1200 en béton, présentant une pente amont de 0.6%, le piège à cailloux constitue un ouvrage de stockage et décantation destiné à retenir les matériaux minéraux grossiers transportés par le réseau.
Un dimensionnement répondant à 4 objectifs
Retenir les sables, graviers et cailloux transportés par le réseau, tout en limitant la rétention des matières organiques.
Favoriser la décantation des sédiments tout en limitant leur remise en suspension lors des épisodes pluvieux intenses.
Réduire les risques d’abrasion et d’accumulation des matériaux au niveau des équipements de pompage.
Concevoir un ouvrage permettant de simplifier les opérations de curage, d’exploitation et de maintenance.
Un volume de stockage adapté aux besoins du site
La chambre en béton préfabriqué mesure 2,50 m de largeur, 3,00 m de longueur et 1,50 m de profondeur sous le fil d’eau du collecteur. Ce volume peut être adapté aux caractéristiques du réseau, aux contraintes et aux besoins du projet.
Le dimensionnement favorise la séparation et le stockage des matériaux minéraux en amont du pompage, tout en limitant les phénomènes de remise en suspension lors des variations de débit.
Un volume conçu pour assurer la séparation et le stockage des matériaux minéraux en amont du pompage.
Le dimensionnement permet de limiter les phénomènes de remise en suspension lors des variations de débit.
Une étude du taux d’abattement pour optimiser la capture des particules
Une étude du taux d’abattement a été réalisée afin d’anticiper le comportement des particules charriées par le réseau et d’évaluer la capacité du piège à charriage à les retenir.
Cette analyse permet ainsi de valider le dimensionnement du piège à charriage au regard des caractéristiques hydrauliques du réseau et des matériaux susceptibles d’être transportés.

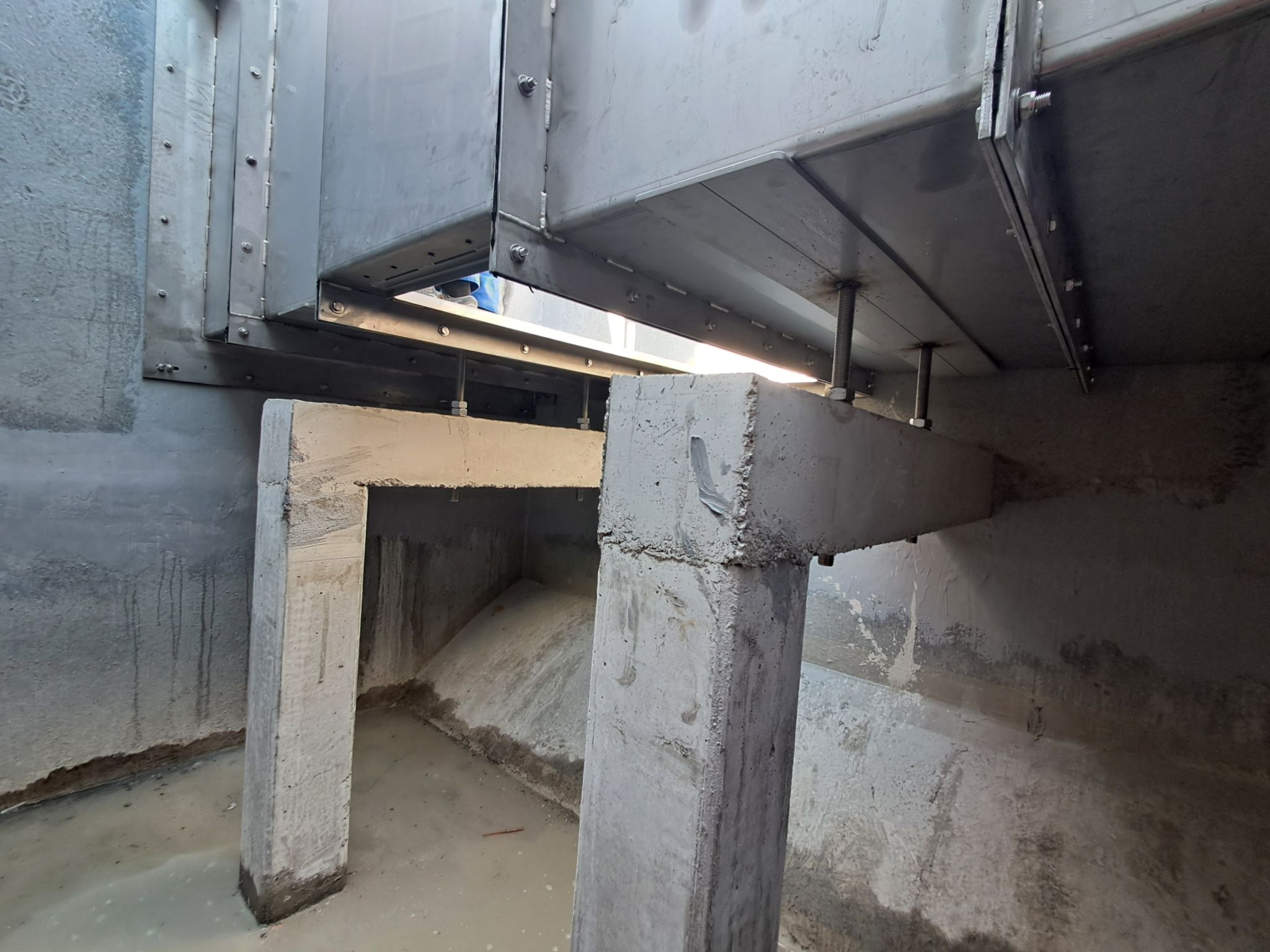

Un ouvrage conçu pour protéger les équipements de pompage
En interceptant les sables, graviers et cailloux en amont du poste de pompage, le piège à charriage limite l’arrivée de matériaux minéraux dans les équipements électromécaniques.
Cette fonction contribue à réduire les risques d’abrasion et d’accumulation de matériaux, tout en facilitant les opérations de curage et la maintenance du poste.
