Dans le cadre du prétraitement des rejets urbains de temps de pluie (RUTP), la DEA93 a confié à 3D EAU la conception, la fabrication et l’installation d’un piège à charriage breveté sur le trop-plein du bassin de stockage de Saint-Baudile, à Gagny.
Données clés
Gagny (93)
Livré et posé sur site
45 m³ de stockage
Caniveau de 5 m de longueur
Retour d'expérience à Gagny
La préservation du milieu naturel passe aussi par le traitement des RUTP avant rejet. À Gagny, la DEA93 a engagé le traitement des eaux issues du trop-plein du bassin de stockage de Saint-Baudile, avec un objectif précis : intercepter en priorité les matières en suspension minérales de fort diamètre (cailloux, graviers, sables) en les concentrant en un point unique du collecteur de rejet, pour en faciliter l’extraction.
Pour répondre à ce besoin, 3D EAU a conçu, fabriqué et installé un Piège à Charriage (PAC). Ce dispositif breveté associe un caniveau en acier inoxydable à un orifice de fond de 30 cm de long, couvrant l’ensemble de la largeur de l’écoulement.
Objectifs du piège à charriage de Montmorot
Le fonctionnement du PAC repose sur un principe simple : les éléments minéraux grossiers, plus lourds, sont transportés par charriage à proximité du radier de l’ouvrage et chutent à travers l’orifice de fond vers une fosse de stockage. Les particules plus fines, en suspension dans l’écoulement, ont quant à elles beaucoup moins de chance d’être interceptées.
Ce mode de fonctionnement sélectif répond à plusieurs objectifs :
Optimiser le volume utile
En étant plus sélectifs sur les éléments capturés, le volume de la fosse de stockage est réduite, tout comme la fréquence de curage nécessaire.
Limiter le développement d'H2S
En réduisant l’interception des particules fines et organiques, le piège à charriage réduit les risques de dégradation biologique et les odeurs associées.
Protéger contre la remise en suspensions
En isolant la zone de stockage de la zone d’écoulement, les risques de remise en suspension des dépôts lors d’évènements pluvieux, y compris majeurs, sont réduits.

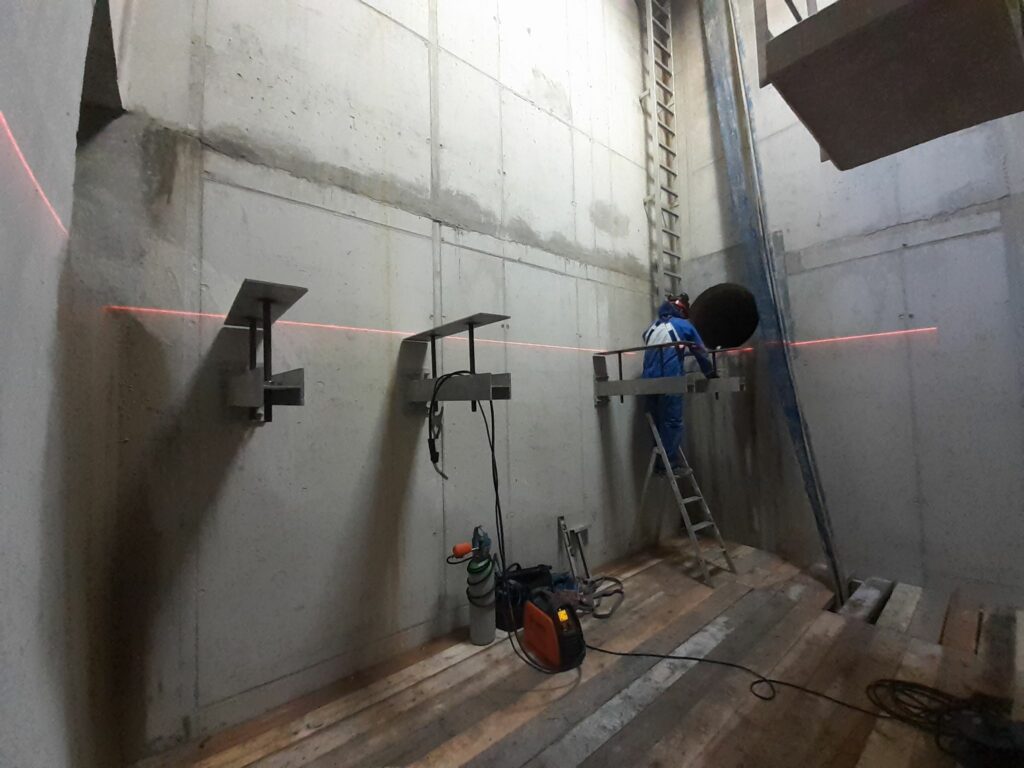

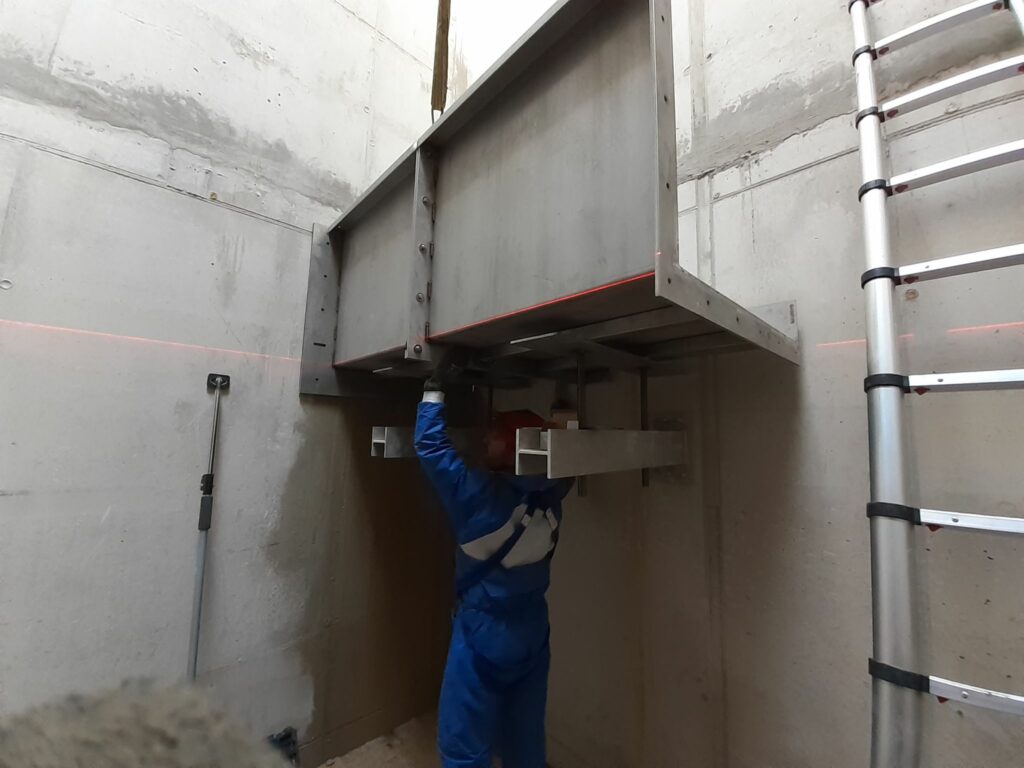

Dimensionnement et installation du piège à cailloux

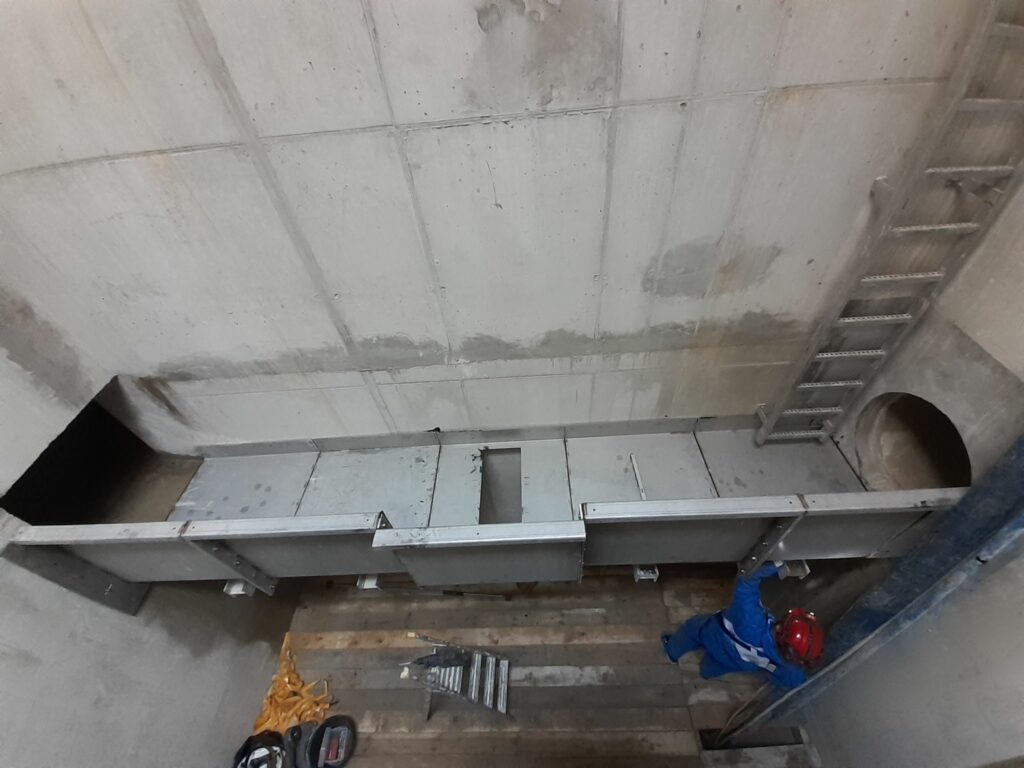

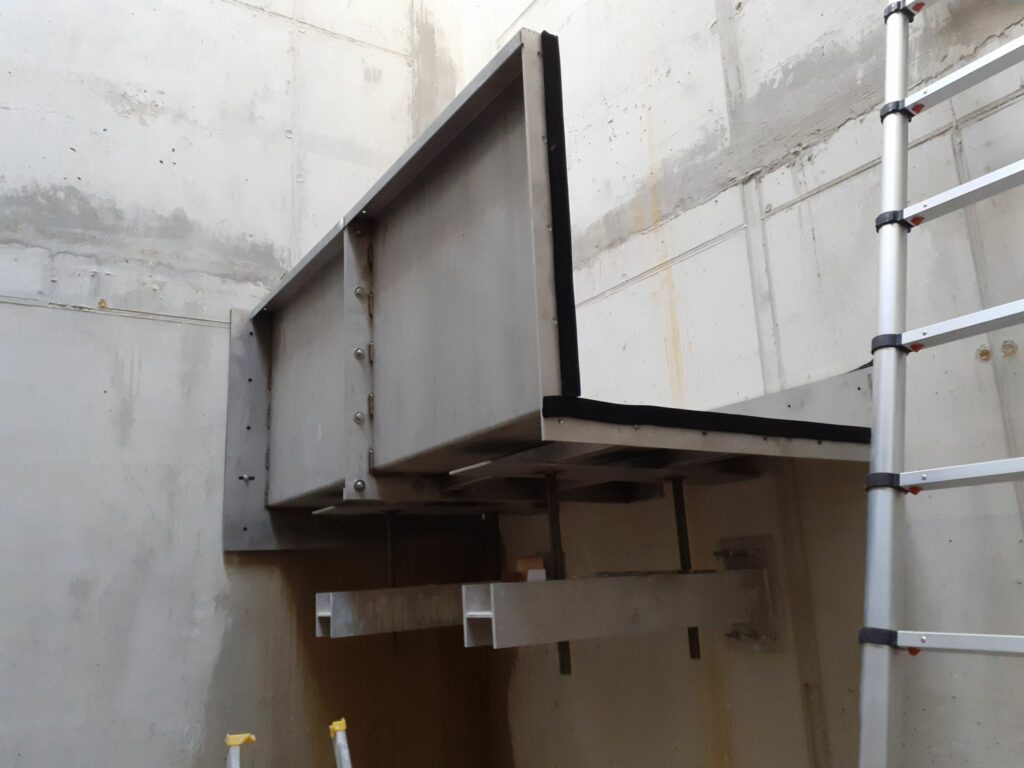

Le caniveau inox du PAC assure une double fonction hydraulique : il conduit l’écoulement principal à forte vitesse tout en isolant la zone de stockage, où les vitesses restent quasi nulles. Cette séparation protège les sédiments déjà piégés de toute remise en suspension, même en cas de forte pluie.
Caractéristiques de l'ouvrage
- Implantation Sur un collecteur DN900
- Génie civil Ouvrage en béton fabriqué et installé par une entreprise spécialisée, dans le cadre d'une prestation dédiée
- Capacité Volume de stockage de 45 m³, compatible avec les moyens de curage disponibles sur site (camion hydrocureur)
- Dimensionnement Adapté à la gamme de débits transitant dans le réseau
Une performance validée par étude d'ingénierie
Le dimensionnement du PAC a été réalisé grâce à une étude d’ingénierie dédiée, permettant de valider les performances de l’ouvrage pour intercepter la gamme de sédiments ciblée par la DEA93.
Un grand merci à la DEA93 pour sa confiance, ainsi qu’à RAZEL-BEC | FAYAT Group et Sogea Environnement pour leur collaboration sur ce projet.
