Le piège à charriage :
limiter l'ensablement afin de protéger les équipements du réseau
Problématique
Comment maitriser l'ensablement des réseaux d'assainissement tout en optimisant le coût des travaux ?
La formation de dépôts dans les réseaux d’assainissement est l’une des préoccupations principales des exploitants. En effet, les cailloux et autres matières minérales peuvent causer des dysfonctionnements dans les ouvrages. La pose d’un piège à charriage en amont des infrastructures les plus sensibles (station de pompage, siphon, bassin d’orage, …) permet alors de les protéger et de limiter l’ensablement des collecteurs.
La solution 3D EAU
Le piège à charriage
Le piège à charriage permet de piéger les matières minérales (sables, graviers, cailloux…) à l’aide d’une ouverture calibrée afin de minimiser la remise en suspension par temps de pluie.
Dispositif breveté : brevet 09 00074 « Optimisation du fonctionnement et de l’exploitation des ouvrages de dessablements » (numéro de publication 2 940 987)
Le piège à charriage, alternative économique à la chambre à sable
Le piège à charriage est plus compact qu’une chambre à sable. Il nécessite une moindre empreinte foncière.
Il permet de minimiser la remise en suspension des matières stockées et d’éviter la formation d’H2S : pour en savoir plus.
Dimensionnement et conception du piège à charriage
Chaque piège à charriage est conçu sur mesure pour s’adapter aux contraintes spécifiques du cahier des charges.
Etude de faisabilité
Une caractérisation de l’hydrodynamique et du transport solide dans le réseau est réalisée pour permettre la bonne intégration des équipements dans l’environnement existant et assurer leur efficacité.
Etude de conception
- Utiliser la CFD et une étude structurelle, en tenant compte des spécificités géométriques et hydrauliques de chaque site.
- Dessin SolidWorks

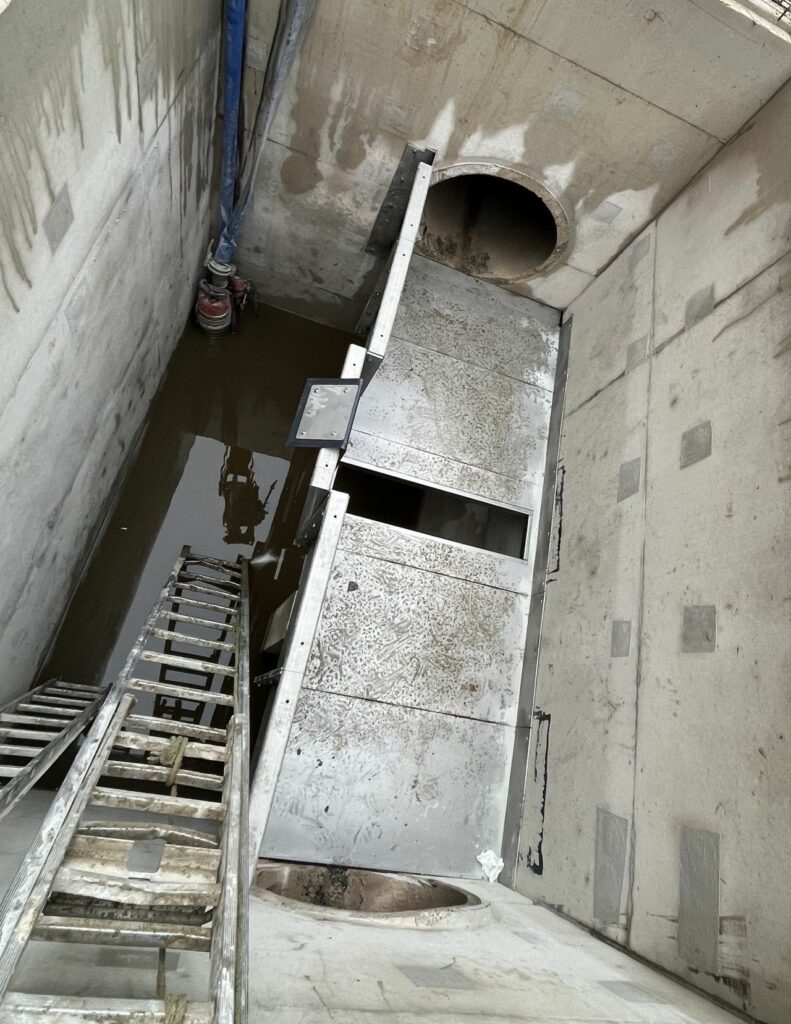

Fabrication et pose d'un piège à charriage
Le piège à cailloux est conçu et fabriqué sur-mesure dans nos ateliers en France.
Le caniveau en INOX réalisé par 3D EAU peut ensuite être livré sur site avec sa chambre préfabriquée pour une solution clé en main.
Si la chambre a été coulée en place, 3D EAU livre et pose le caniveau en INOX sur chantier.
Entretien du piège à charriage
Le piège à cailloux nécessite un curage lorsque la chambre de stockage est pleine. L’ouvrage est conçu pour que toutes les opérations puissent être réalisées depuis la surface, sans interruption de traitement.
Avantages
Alternative plus compacte que les dessableurs ou chambres à sables traditionnels
Garantit le piégeage et le stockage des matières solides sans remise en suspension
Optimise le montant des travaux
Limite les contraintes d’exploitation
