Comment éviter les risques de débordement du réseau d’eau pluviale dans les systèmes d’assainissement séparatif ?
À Rungis (94), 3D EAU a conçu et installé une vanne basculante Deomatic sur mesure afin de répondre à l’enjeu spécifique d’un réseau d’assainissement séparatif : empêcher les remontées d’eaux usées dans le réseau d’eaux pluviales tout en maintenant la possibilité d’évacuer ces dernières en cas de surcharge hydraulique. De la modélisation du réseau aux essais sur banc, en passant par le dimensionnement et l’installation de la vanne hydrodynamique, retour sur une solution adaptée au contexte hydraulique local.
Données clés
Rungis (94)
1 vanne de stockage Deomatic posée
Protection contre les débordements du réseau séparatif
Le contexte : protéger le réseau d’eaux pluviales tout en conservant une possibilité d’évacuation
La ville de Rungis (94) souhaite condamner la possibilité de refoulement du réseau d’eaux usées (E.U.) vers le réseau d’eaux pluviales (E.P.).
Néanmoins, lors d’une surcharge du réseau d’eaux pluviales, la ville souhaite maintenir la possibilité d’évacuer ses eaux pluviales vers son réseau d’eaux usées.
Afin de répondre à ce besoin, 3D EAU a mis en place une vanne basculante Deomatic entre la conduite d’eaux pluviales et la conduite d’eaux usées.
Comment fonctionne habituellement une vanne basculante Deomatic ?
La vanne Deomatic est habituellement placée entre un point de déversement et le milieu naturel afin de stocker les effluents dans le réseau situé à l’amont.
Elle est positionnée au-dessus de la pointe de temps sec afin de ne pas être sollicitée lorsqu’il n’y a pas d’événement pluvieux.
Lors de pluies courantes, les effluents sont stockés en amont jusqu’à une certaine hauteur. Au-delà de cette hauteur, la vanne bascule et les effluents sont rejetés vers le milieu naturel.
En règle générale, la vanne Deomatic est installée pour réduire les déversements, mais dans le cadre du projet de la ville de Rungis, son utilisation est différente : la vanne est posée pour protéger le réseau d’eaux pluviales des débordements.
Un clapet anti-retour est installé côté eaux usées afin d’éviter leur intrusion dans le réseau d’eaux pluviales et, par conséquent, vers le milieu naturel.
De la modélisation à l’installation de la vanne basculante : l’accompagnement de 3D EAU
Pour répondre au besoin de la ville de Rungis, 3D EAU est intervenu à chaque étape du projet.
- Les éléments nécessaires à l’intégration des vannes dans le modèle de réseau du Département du Val-de-Marne ont d’abord été transmis. Cette étape a permis de valider l’intérêt de la solution et de définir ses consignes de fonctionnement.
- 3D EAU a ensuite conçu une vanne sur mesure afin de répondre au cahier des charges précédemment formulé. Afin d’adapter son fonctionnement au contexte hydraulique, la géométrie de l’ouvrage a été relevée et les lois de fonctionnement ont été calibrées.
- Les différentes configurations de fonctionnement de la vanne ont ensuite été validées sur banc d’essai.

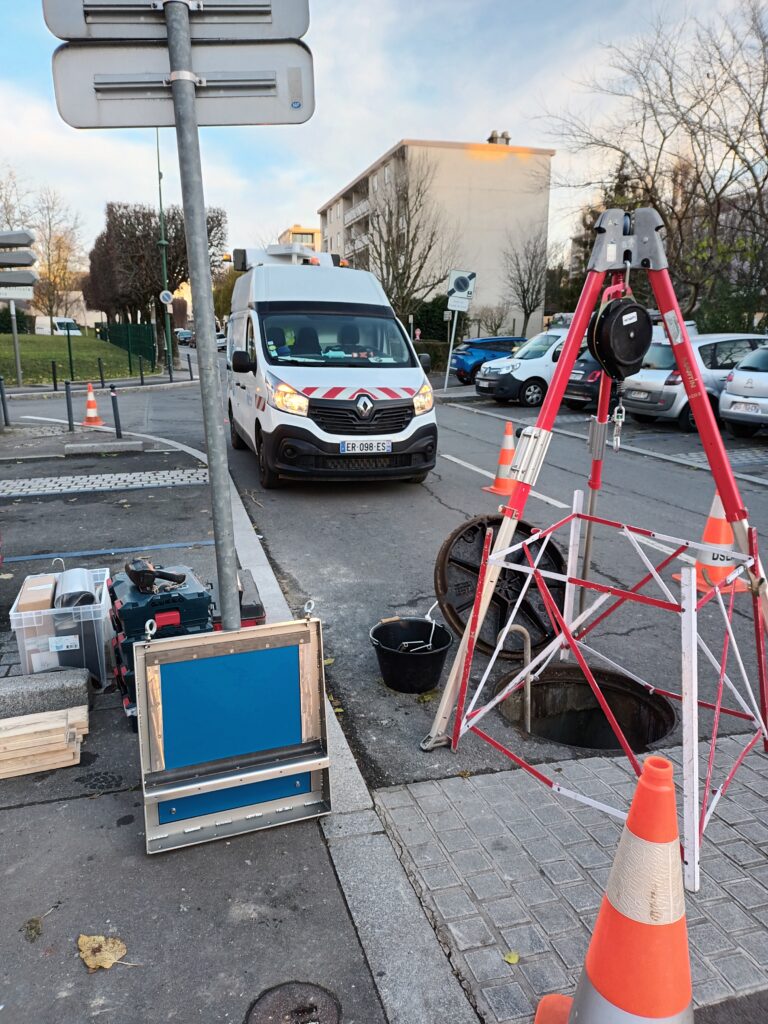

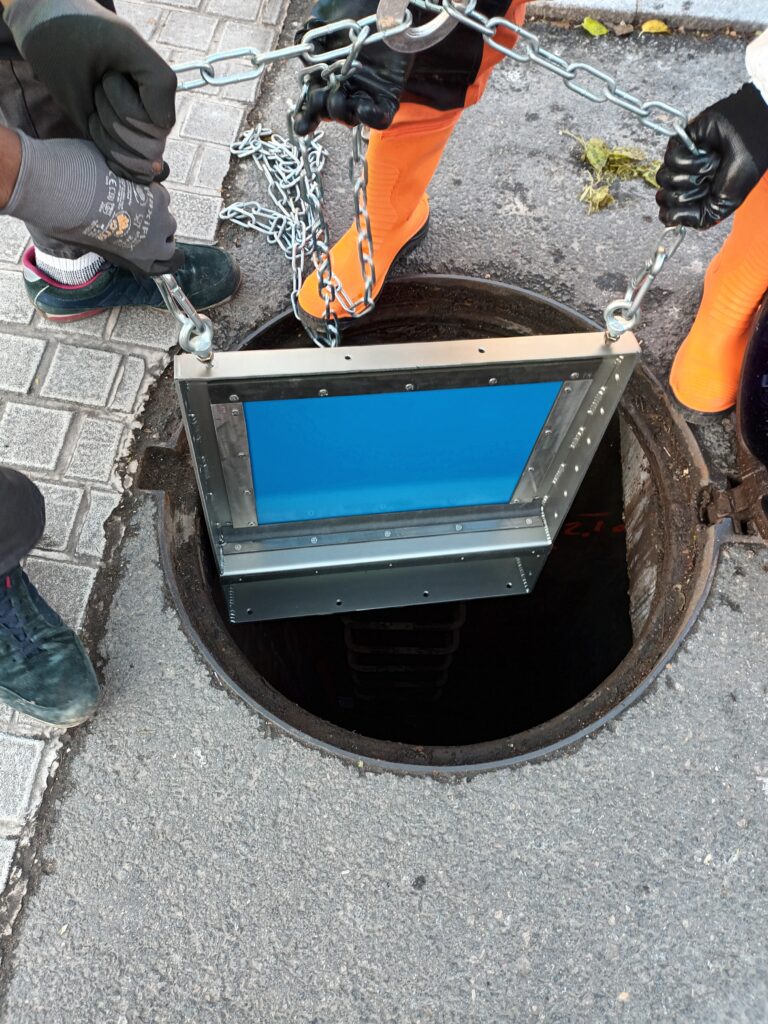

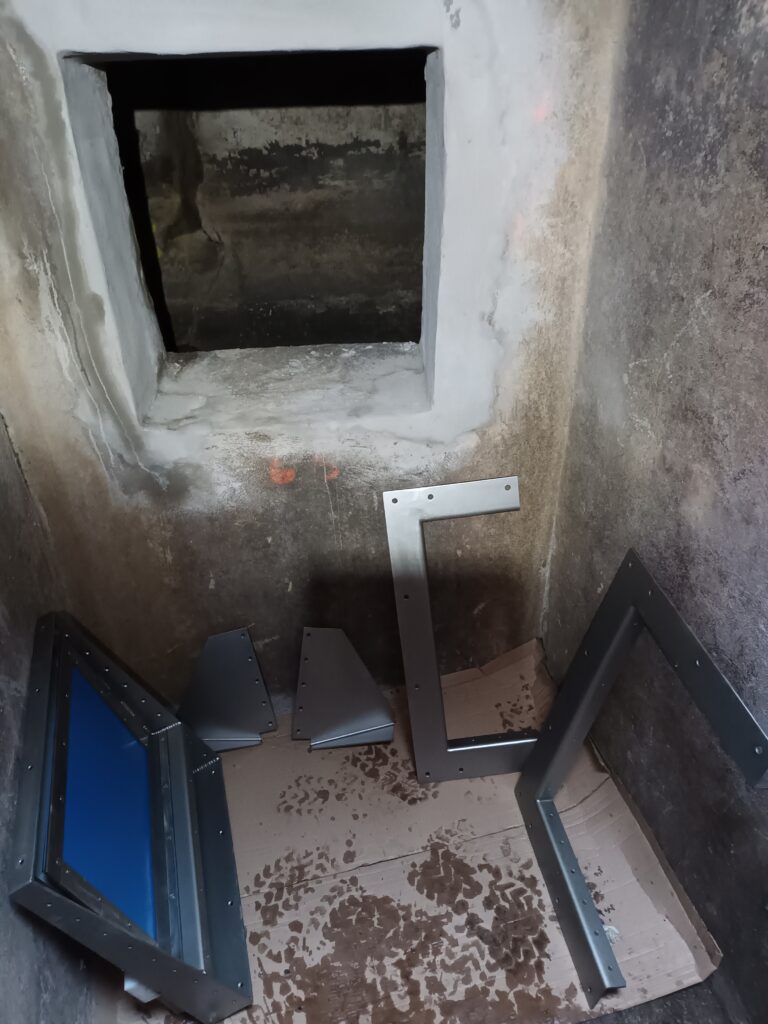

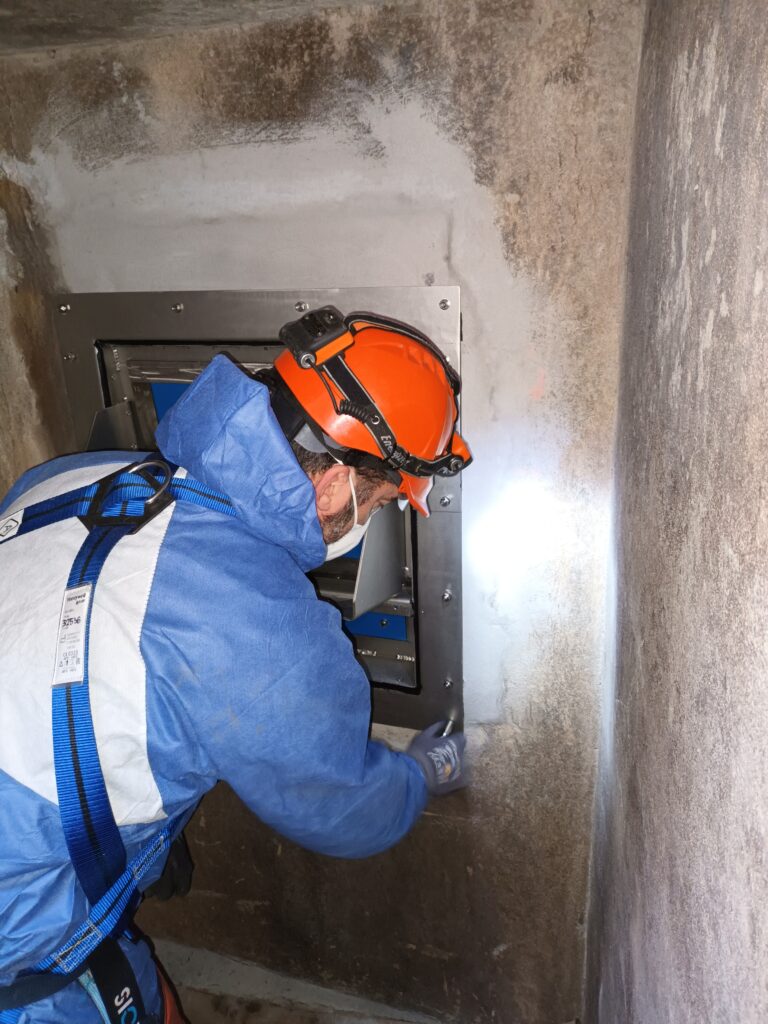

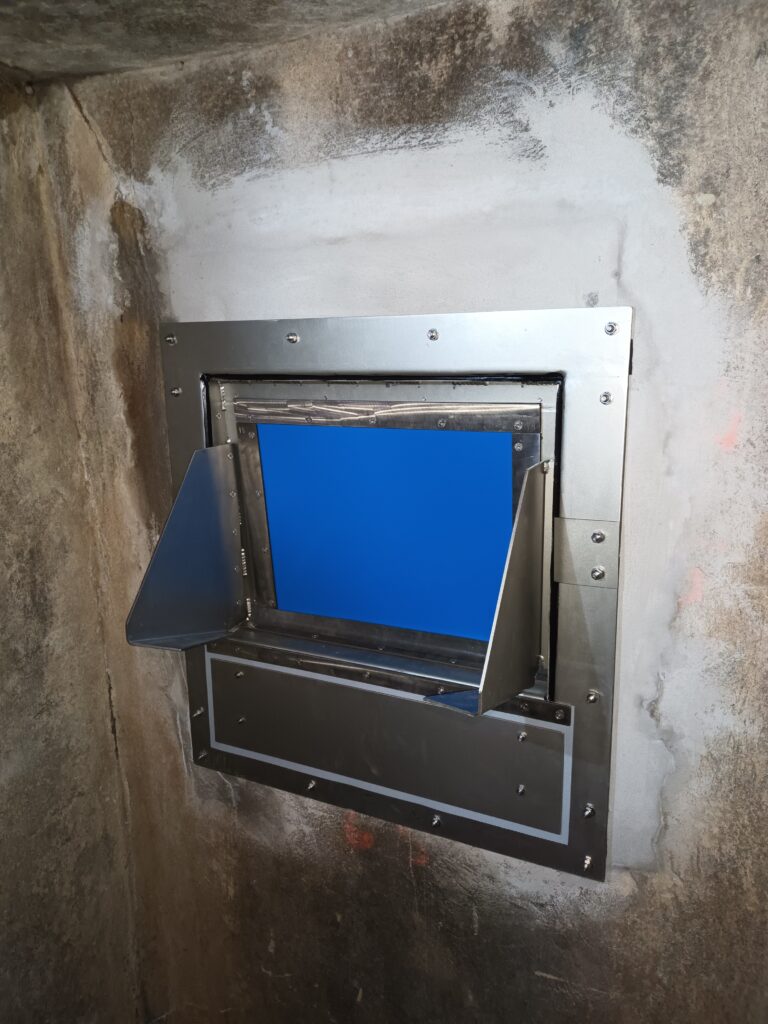

- Enfin, la vanne a été installée sur le masque préalablement maçonné par Eiffage Génie Civil.
💡 Pour la collectivité, cette solution permet de garantir qu’il n’y aura pas de remontées des eaux usées dans le réseau pluvial tout en gardant la possibilité de déverser de l’eau pluviale en cas de surcharges hydrauliques.
Merci à la ville de Rungis, au Département du Val-de-Marne et plus particulièrement à la DSEA pour leur confiance.
