4 ans après leur installation, les vannes de stockage de Charlieu font leurs preuves
Dans le cadre du Schéma Directeur d’Assainissement (SDA) des communes de Charlieu et Chandon, réalisé par le bureau d’études Réalités Environnement entre 2017 et 2019, la mise en place de vannes de stockage a été préconisée afin de limiter les déversements au droit de certains déversoirs d’orage (DO). 3D EAU est intervenu afin de concevoir, fabriquer et installer un seuil basculant dans le DO situé Place de la Bouverie et d’une vanne de stockage basculante dans le collecteur à l’intersection de la rue Chantemerle et de la rue du Sornin.
Données clés
Charlieu (42)
2 vannes de stockage posées

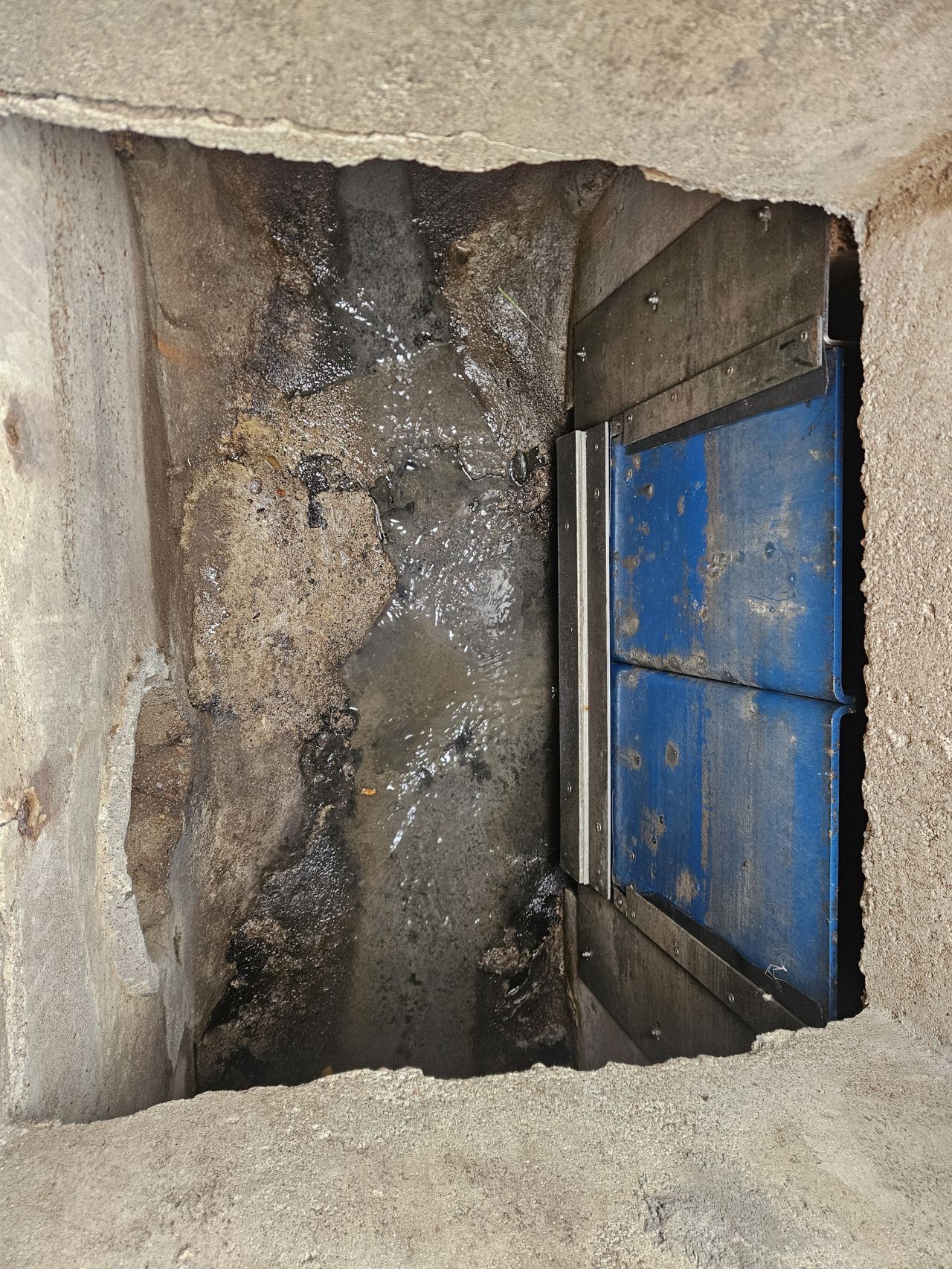

Charlieu-Belmont Communauté a la compétence assainissement collectif et exerce en régie. Les exploitants n’ont pas constaté de problèmes depuis l’installation des vannes. Les vannes font l’objet d’un contrôle visuel périodique. La seule intervention relevée a été le retrait de quelques lingettes : « Non, pour être honnête, on y passe de temps en temps faire un contrôle visuel, J’ai enlevé quelques lingettes une fois, mais pas d’autres interventions jusqu’à présent. »
Pourquoi un dispositif basculant ?
La solution de vanne basculante a été retenue afin de limiter les débits déversés vers le milieu naturel lors des pluies courantes. Pour cela, elle doit :
✅ Stocker les effluents jusqu’à une certaine hauteur d’eau en amont,
✅ Basculer mécaniquement au-delà du de cette hauteur pour évacuer les effluents sans risque de débordement.
Le but est de mettre en œuvre un dispositif simple, robuste et nécessitant le moins possible d’interventions.

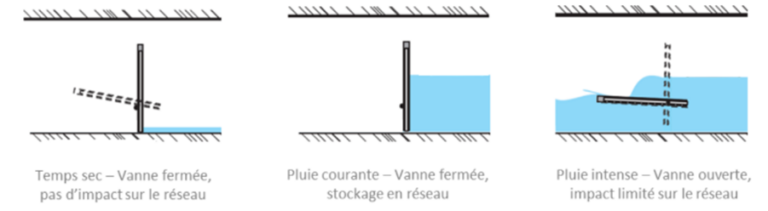

Principe de fonctionnement d'une vanne de stockage en réseau
En général, la vanne hydrodynamique est mise en œuvre en aval d’un collecteur unitaire dans lequel on souhaite réaliser du stockage. Elle est alors tronquée sur la partie basse afin de laisser s’écouler librement les effluents de temps sec. Lors des pluies courantes les effluents sont stockés en amont jusqu’à une certaine hauteur. Au-delà de cette hauteur la vanne bascule mécaniquement, sans recours à l’électricité, et permet la vidange du collecteur. Elle se compose d’un battant mobile muni d’un contre poids fixé à un cadre fixe à l’aide d’un axe de rotation.
Vanne de stockage en réseau : dimensionnement et résultats

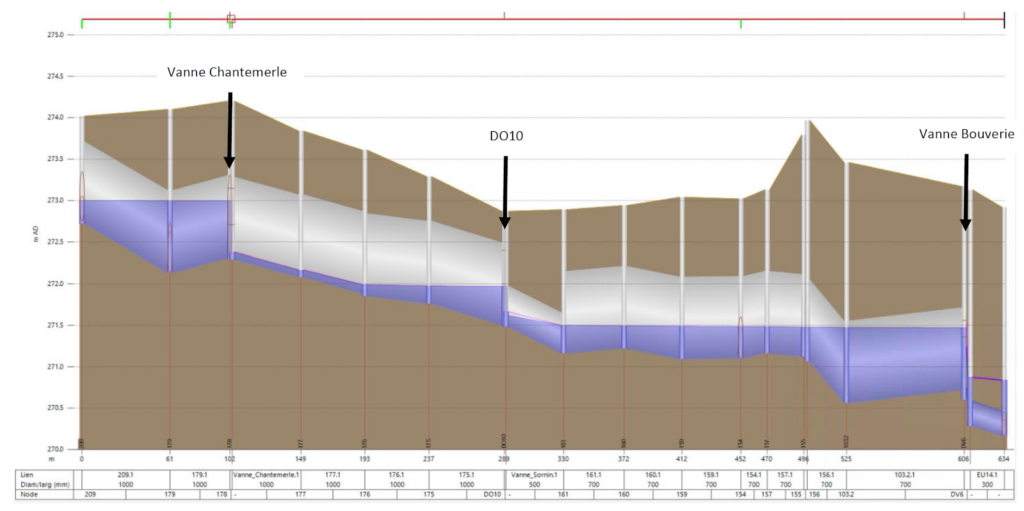

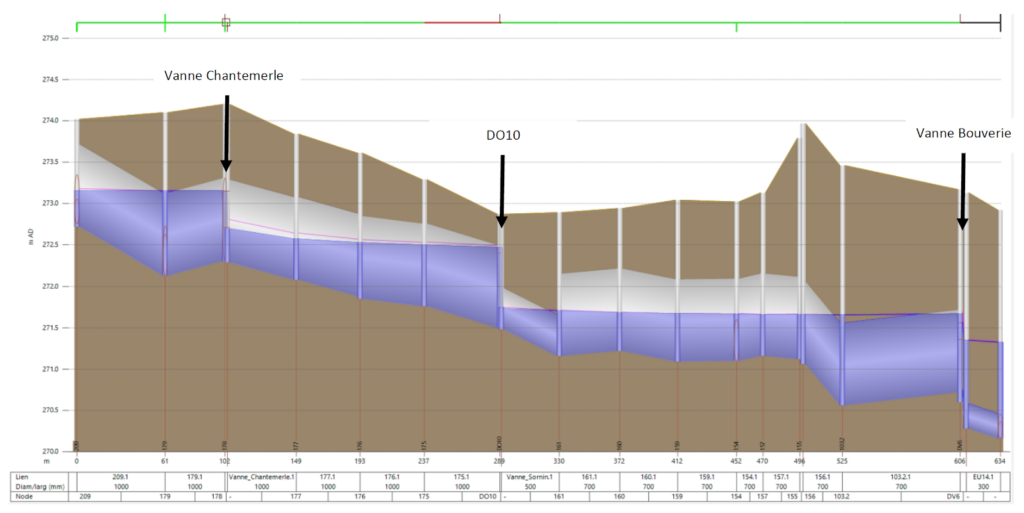

Réalité environnement a réalisé une simulation du réseau d’assainissement pour différents scénarios de pluie afin de vérifier que l’installation de vannes n’aggravait pas le risque de débordements.
Les résultats ont montré :
- une réduction de près de 30 % du volume déversé annuellement grâce aux dispositifs de stockage et aux travaux de mise en séparatif,
- pour la pluie mensuelle : une réduction globale de 13,6 %, dont 40 % apportés par la vanne de la Place de la Bouverie,
- absence de déversements au droit du DO de la Bouverie et du DO10 pour les pluies mensuelles,
- absence de débordements ou de mises en charge préjudiciables pour la pluie décennale.
Mise en œuvre et maintenance de la vanne de stockage en réseau

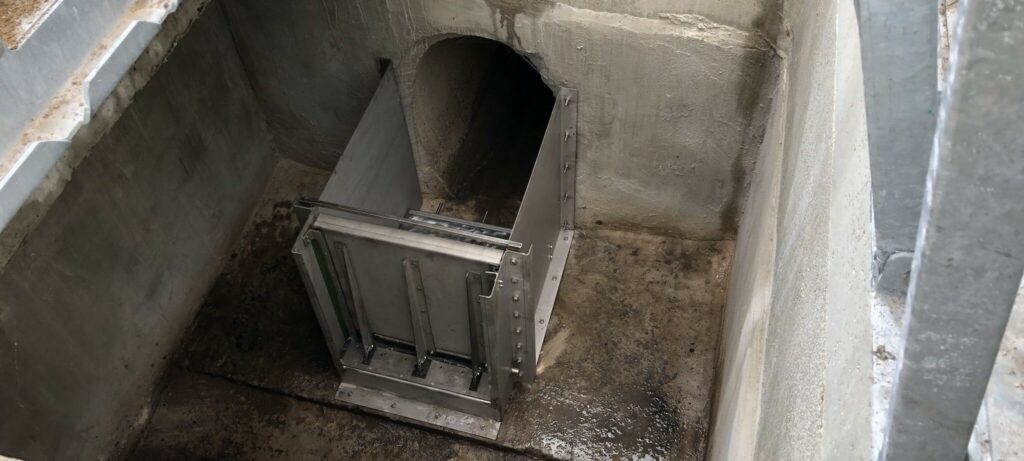

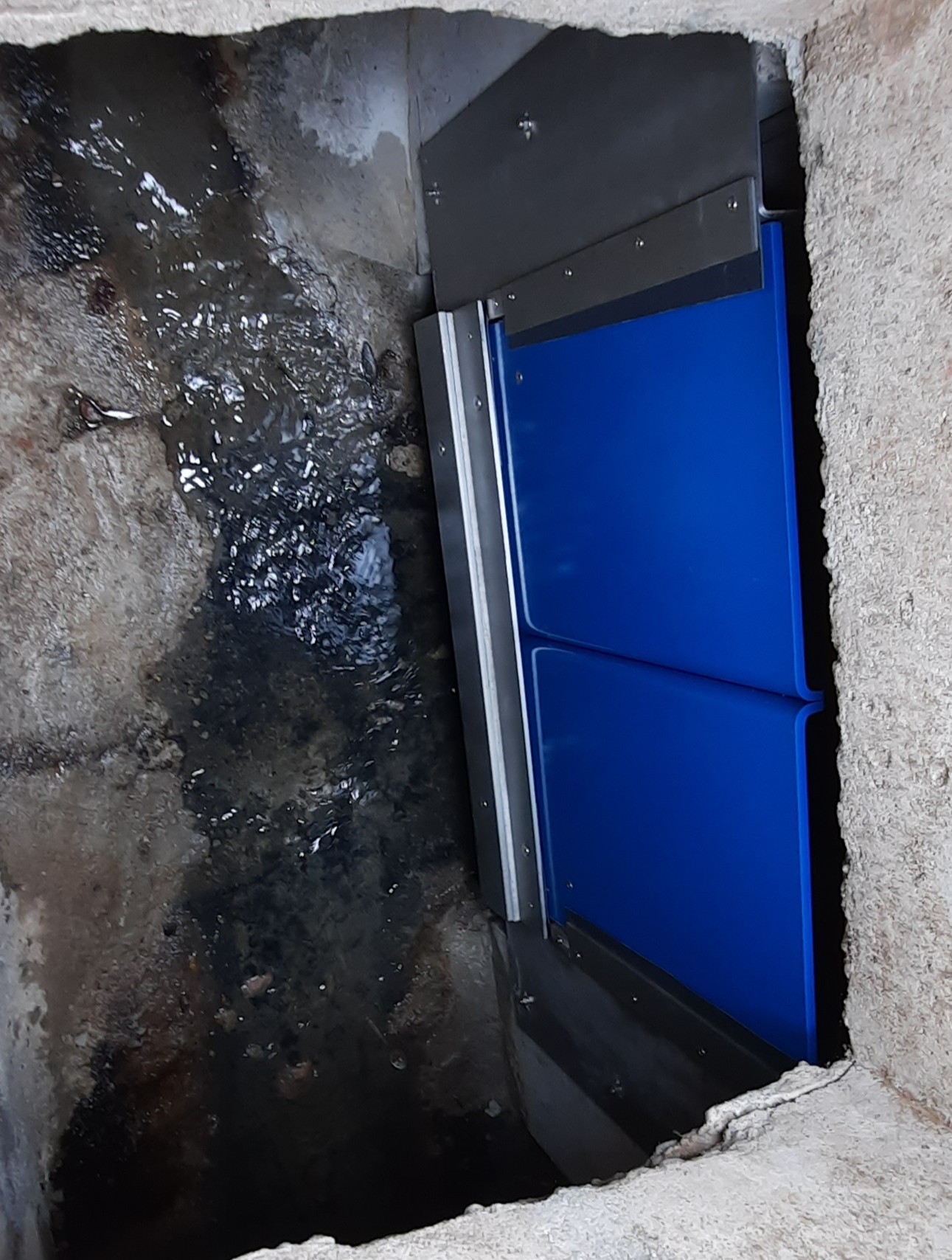

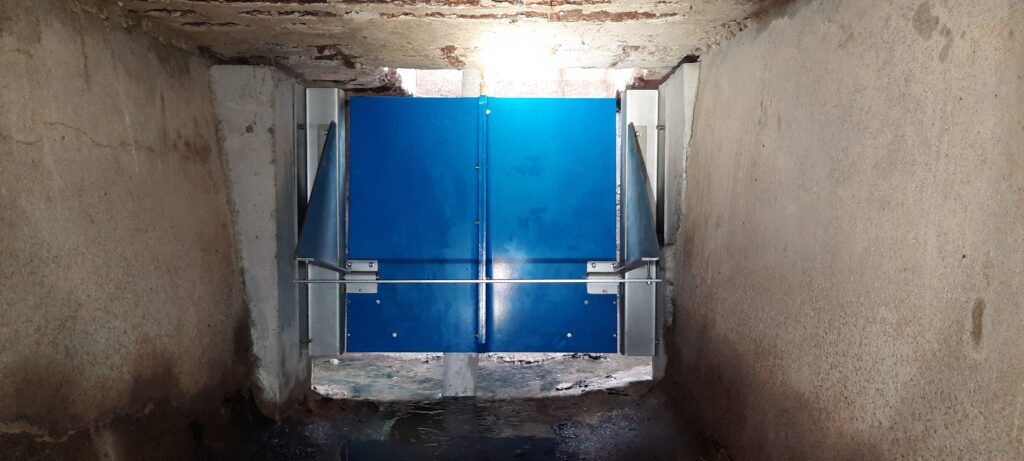

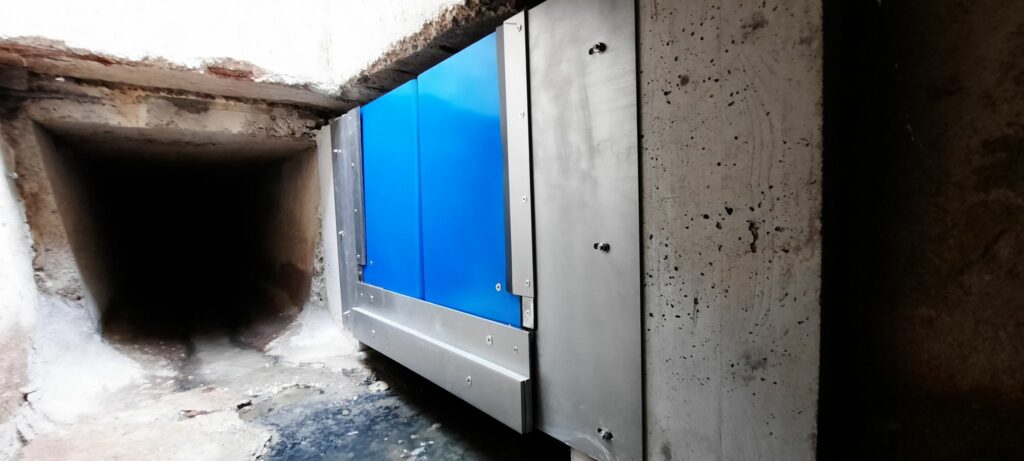

3D EAU est intervenu à la suite de cette étude afin de fabriquer sur mesure et de poser les vannes recommandées. Elles ont été fabriquées dans les ateliers de 3D EAU en France. Une fois la fabrication terminée, la vanne basculante a été testée sur notre banc d’essai, ce qui permet de valider la hauteur d’ouverture.
- Pose du seuil basculant du DO Place de la Bouverie : 2022.
- Pose de la vanne rue Chantemerle : 2023.
La maintenance consiste en un contrôle visuel régulier, un nettoyage en cas d’encrassement constaté et le remplacement périodique des joints d’étanchéité.
