Vannes hydrodynamiques : bilan opérationnel après deux ans et demi d'exploitation à Orléans Métropole
Deux ans et demi après leur installation, les vannes de régulation autonomes de 3D EAU font l’objet d’un premier bilan opérationnel concluant sur le réseau d’Orléans Métropole. Retour sur un dispositif conçu pour réduire les déversements au milieu naturel, avec un focus sur son comportement observé en conditions réelles.
Données clés
Orléans (45)
– 27 % sur les rejets du déversoir aval 10 mois après la pose
7 vannes hydrodynamiques posées
Le contexte : un marché de vannes hydrodynamiques lancé par Orléans Métropole en 2022
En 2022, Orléans Métropole lançait un marché visant à évaluer différentes solutions de stockage en réseau, avec pour objectif la réduction des déversements au milieu naturel lors de pluies courantes, tout en limitant le risque de débordement sur la chaussée en cas d’épisodes pluvieux extrêmes.

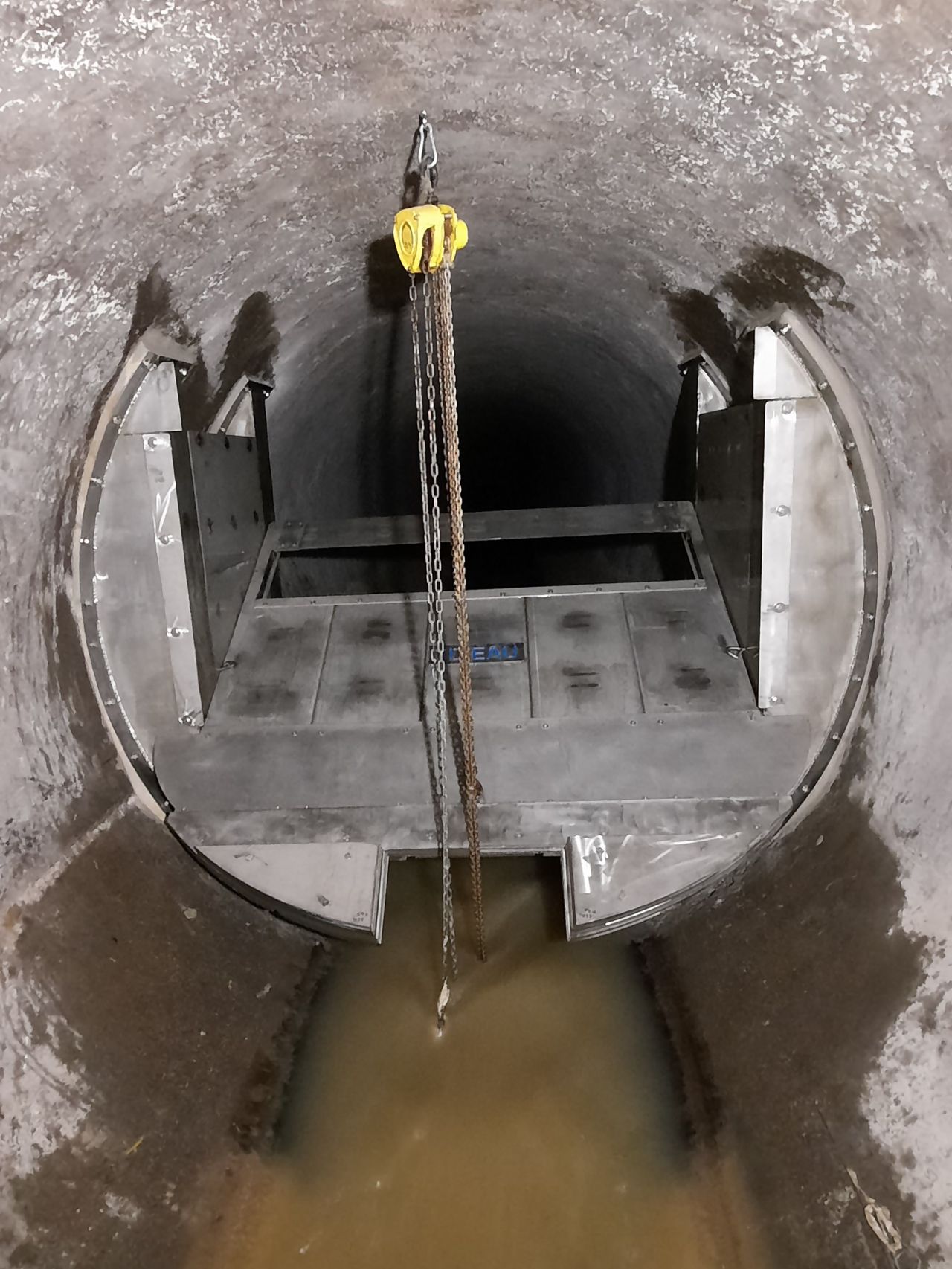

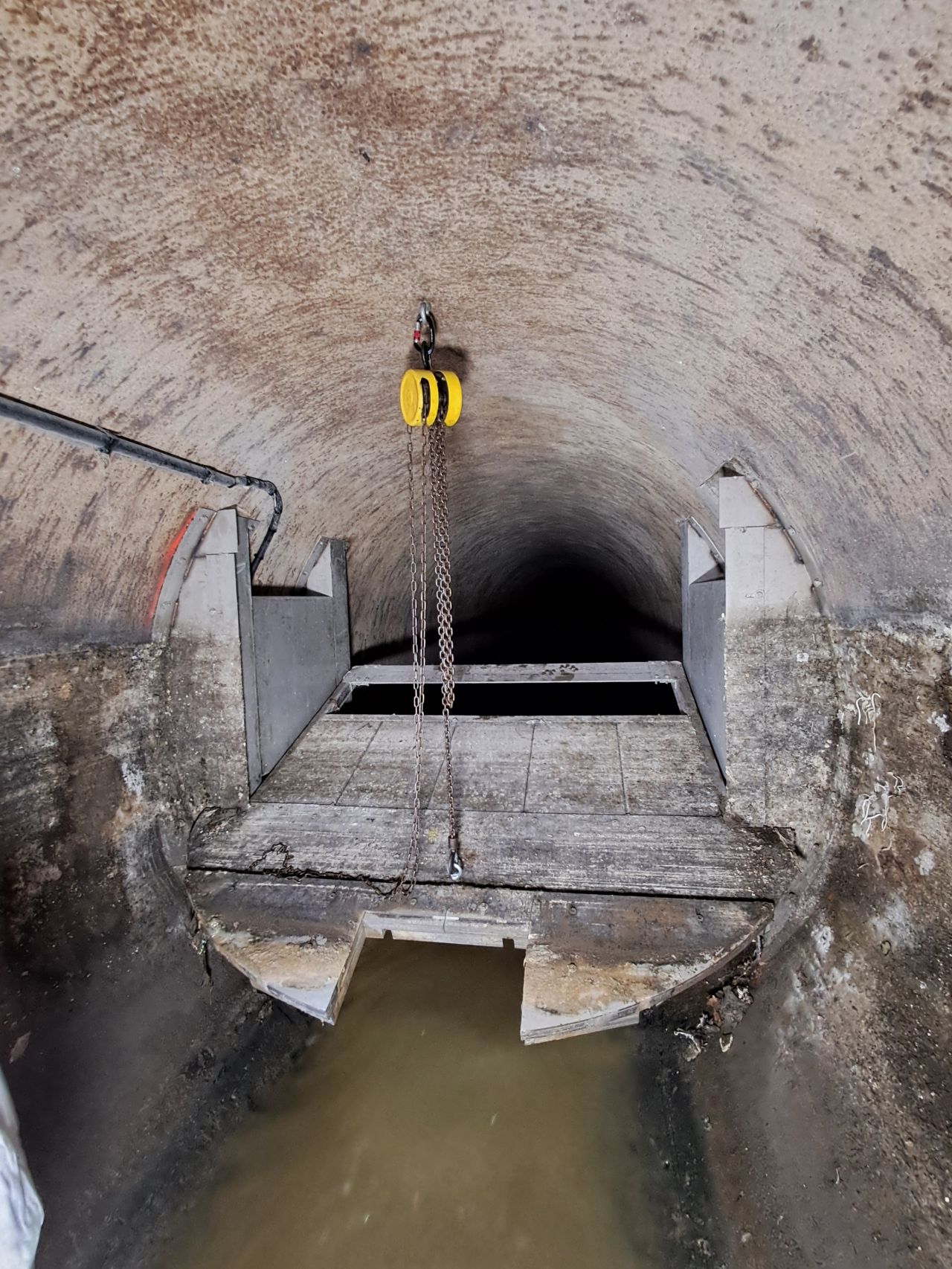

À gauche, la vanne hydrodynamique le jour de sa pose ; à droite, le même ouvrage après deux ans et demi d'exploitation.
La vanne de régulation autonome de 3D EAU, testée en conditions réelles
La vanne hydrodynamique autonome conçue par les équipes de 3D EAU a été installée fin 2022 dans le collecteur et équipée d’un capteur de hauteur en amont ainsi que d’un inclinomètre pour suivre son fonctionnement et mesurer en continu le débit à travers.
Orléans Métropole a suivi les différentes solutions en test grâce à ces données et à des visites régulières. La comparaison s’est faite sur plusieurs critères, dont la :
✅ Performance en matière de réduction des déversements (par comparaison à un modèle hydraulique 1D sans vanne),
✅ Limitation de l’augmentation de la ligne d’eau amont, notamment durant un événement pluvieux extrême d’une période de retour de 50 ans observée sur la période !
✅ Facilité d’exploitation : franchissement de l’ouvrage, opérations de maintenance et suivi métrologique.
Une solution retenue et déployée en série sur le réseau
La solution de 3D EAU a été retenue et six autres vannes ont été ensuite mises en œuvre en série sur le même collecteur pour exploiter pleinement son potentiel de stockage.
À l’occasion d’une récente visite de contrôle, le responsable d’atelier chez 3D EAU, a réalisé plusieurs photographies témoignant :

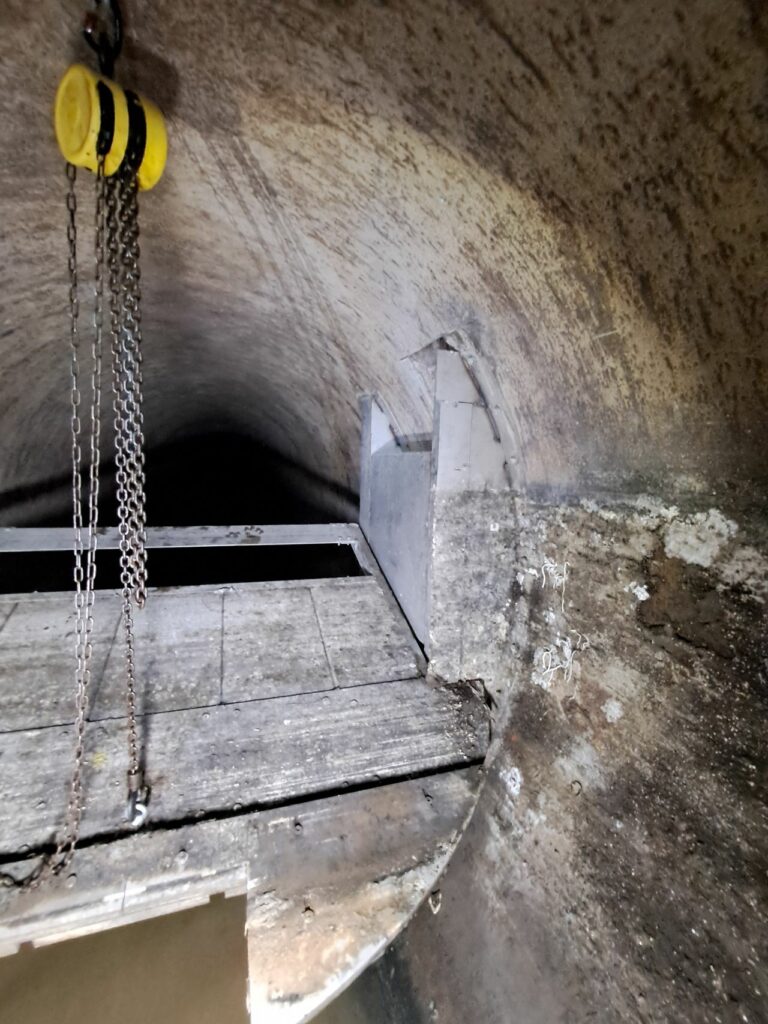

- De l’ouverture autonome des ouvrages en cas de niveau d’eau élevé, confirmée par des traces sur la voûte ;

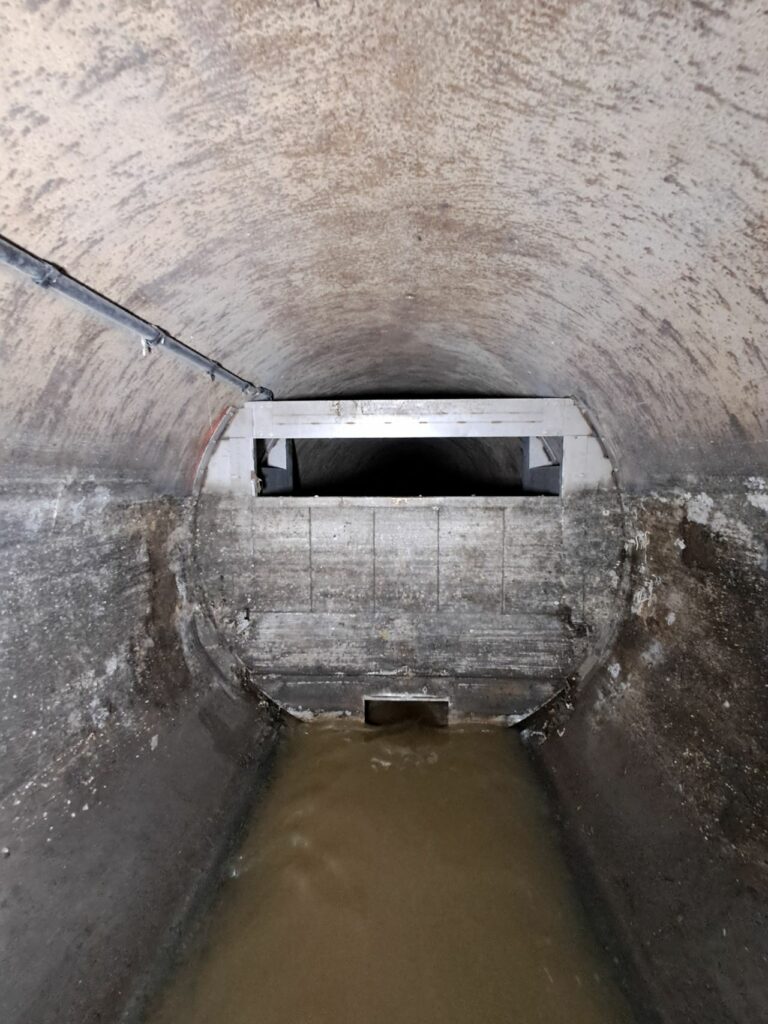

- De la vidange gravitaire à débit régulé, illustrée par la formation d’un biofilm sous le seuil de surverse (le temps de séjour y est augmenté par conséquent) ;

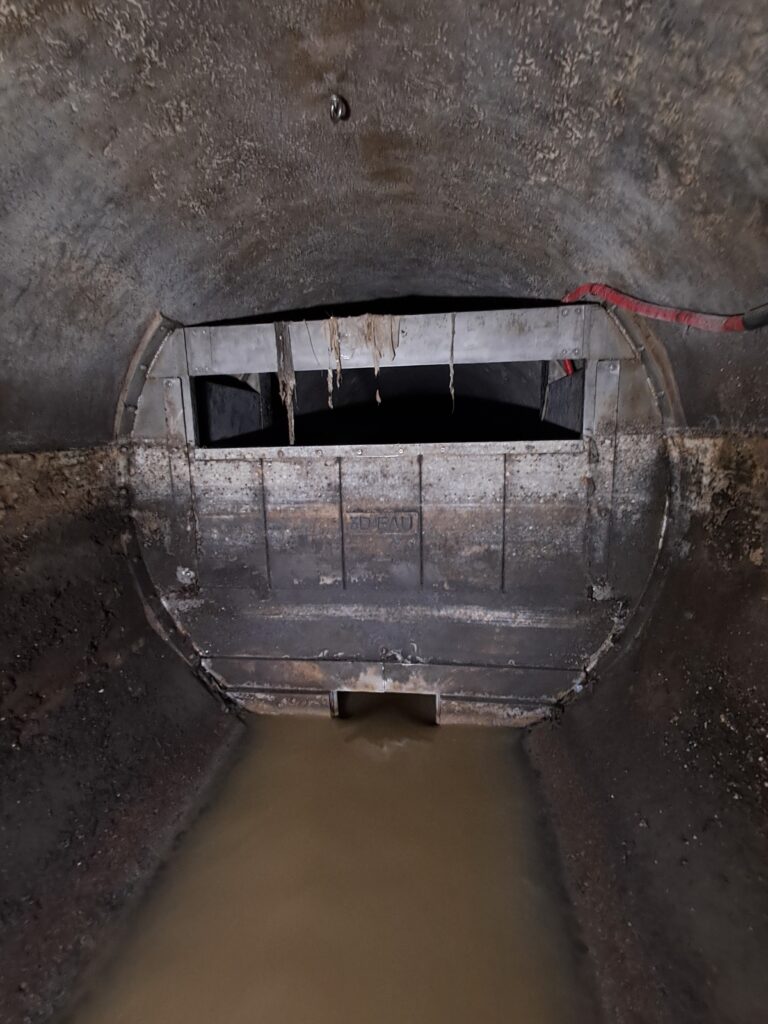

- De la sensibilité limitée aux macro-déchets : quelques lingettes se sont accrochées sur certaines vannes. Ce risque, bien que faible, est pris en compte dès la conception en minimisant les éléments saillants. Ces observations serviront à améliorer encore les prochaines conceptions ainsi qu’à affiner les préconisations sur les fréquences d’entretien. À noter toutefois que ces lingettes ont de très faibles chances d’impacter significativement le fonctionnement de l’ouvrage et seront probablement évacuées lors de la prochaine ouverture.
- De l’absence de dépôts solides au droit de l’ouvrage, en raison de l’accélération de l’écoulement à travers l’orifice inférieur.
Nous remercions Orléans Métropole pour sa confiance, et ses retours constructifs contribuant à l’amélioration continue de ces vannes de régulation.
Un grand merci et bravo aux équipes de Sogea Environnement pour la qualité de la pose des ouvrages malgré les contraintes de mise en œuvre.
