Productos 3D EAU
Válvula de almacenamiento: reduzca los derrames con el almacenamiento en línea
Cuestiones :
¿Cómo optimizar el almacenamiento y la gestión de las aguas pluviales? ¿Cómo reducir los vertidos aprovechando al máximo la capacidad de la red?
Comment optimiser le stockage et la gestion des eaux pluviales ?
Monitorización, control reducción de vertidos
Soluciones propuestas
La válvula de almacenamiento de un aliviadero de tormentas
- lmacenamiento durante precipitaciones normales
- Mantener la capacidad de drenaje en caso de fuertes precipitaciones
Esta válvula está equipada con una válvula antirretorno para evitar el reflujo del medio natural.
Periodo sin lluvia
Compuerta cerrada
Sin impacto en la red
Lluvia corriente
Compuerta cerrada
Almacenamiento en la red
Lluvia fuerte
Compuerta abierta
Impacto limitado en la red

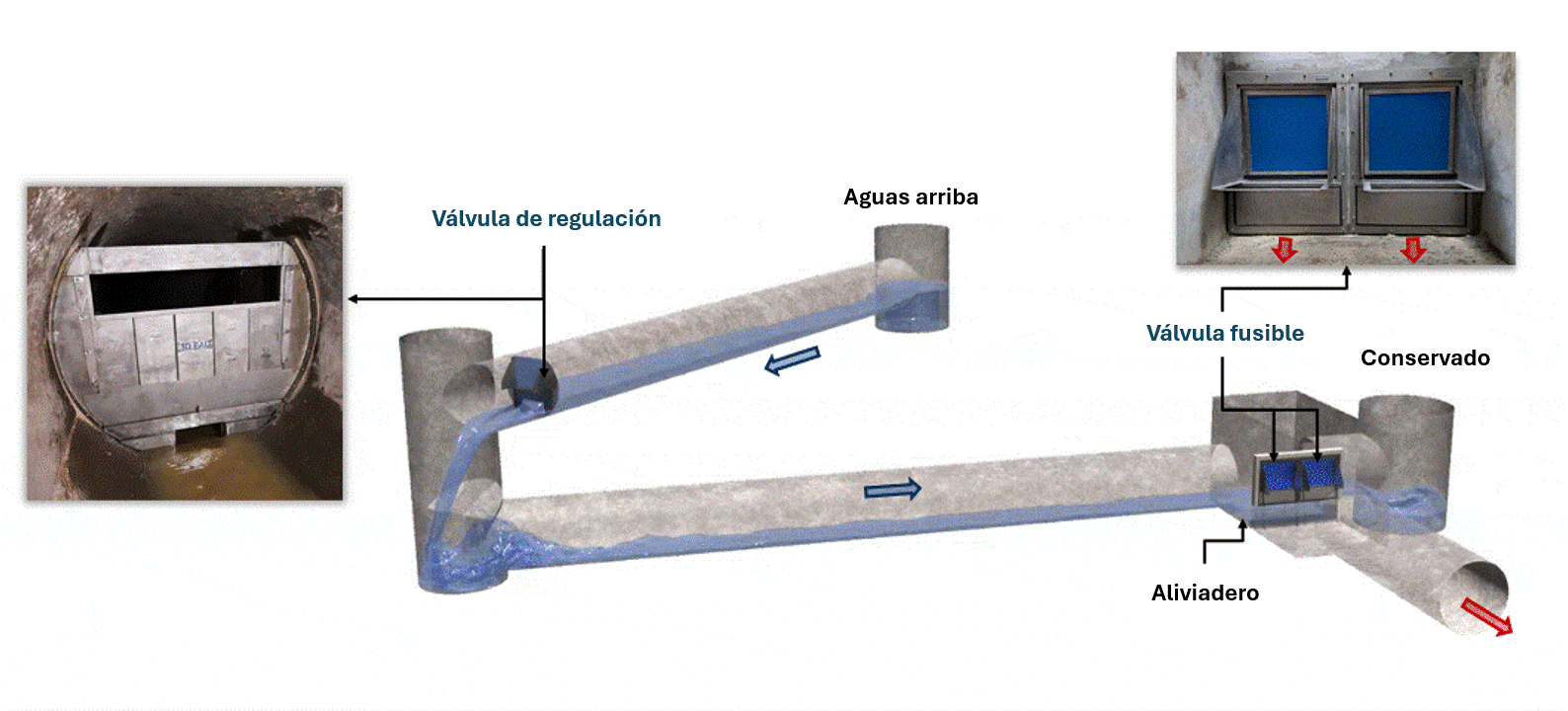

La válvula de almacenamiento y control en la red
- Almacenar en el colector aguas arriba
- Mantener la capacidad de drenaje para lluvias intensas
Tiempo sin lluvia
Compuerta cerrada
Sin impacto en la red
Lluvia corriente
Compuerta en modo regulación
Almacenamiento en la red
Lluvia intensa
Compuerta abierta
Impacto limitado en la red
Válvula de almacenamiento y control
Válvula de almacenamiento
Metodología :
- Creación de un modelo 1D de la red. Se realiza un estudio de viabilidad para tener en cuenta el entorno real de la estructura y caracterizar el comportamiento hidráulico de la futura válvula. El modelo 1D sirve para validar previamente la pertinencia y la viabilidad de la solución.
- Validación, si es necesario, mediante modelización 3D. La modelización 3D puede utilizarse en los casos en que la estructura no sea estándar para comprobar el impacto de las compuertas en la red.
Diseño, fabricación e instalación
Las válvulas se diseñan y fabrican en nuestros talleres de Francia. A continuación se prueban en un banco de pruebas y se entregan in situ. Las válvulas se bajan por la arqueta existente y se instalan en la red.
Alternativa más barata a la creación de un dep
Sistema totalmente mecánico que no requiere electricidad
Puede integrarse en un modelo de red hidráulica
Dispositivo instrumental de autocontrol
Función antirretorno en caso de influencia aguas abajo en el entorno recept
¿Desea más información sobre válvulas de almacenamiento y control?
Descargar la ficha de producto
